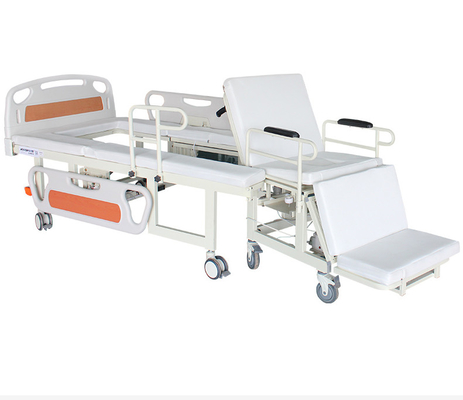

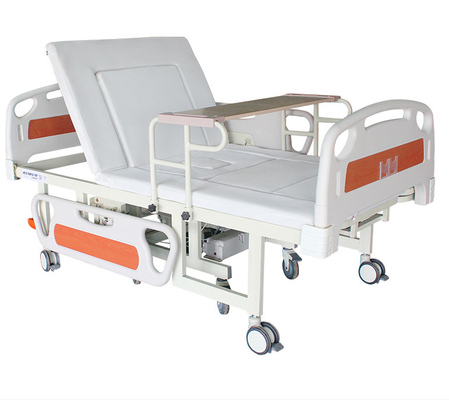

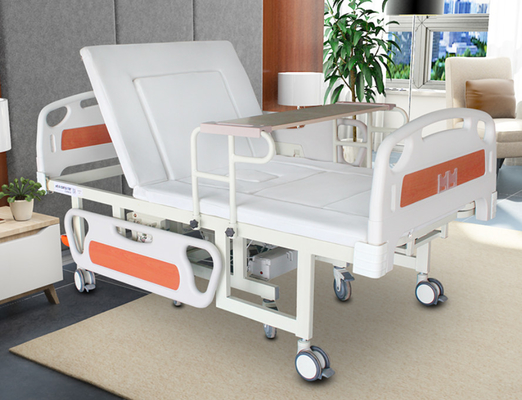

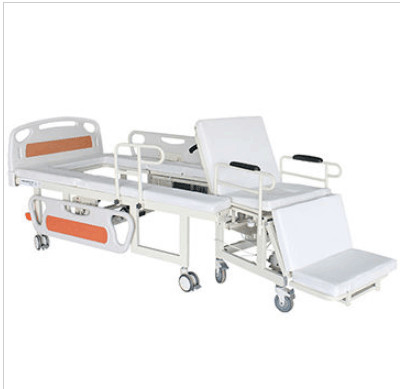

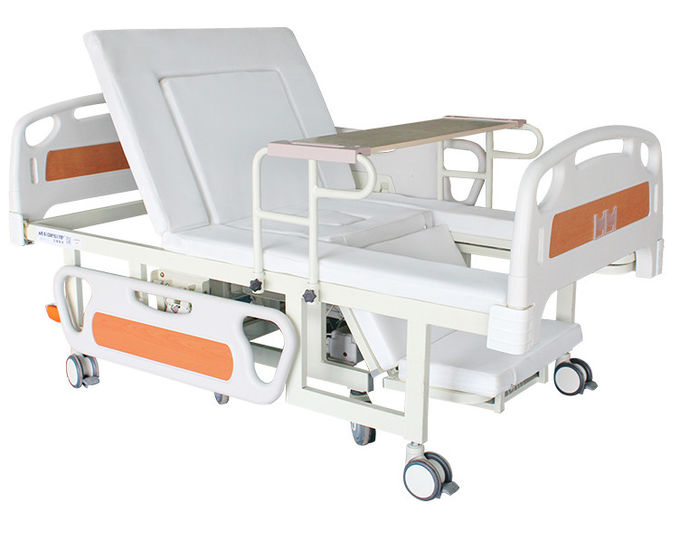

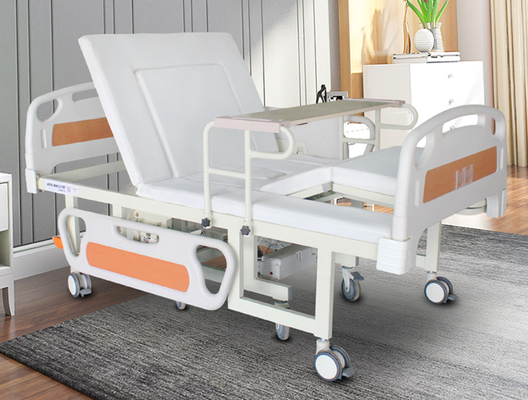

Domowe elektryczne łóżko do karmienia z wyjmowanym wózkiem inwalidzkim w kolorze białym

Domowe elektryczne łóżko do karmienia z wyjmowanym wózkiem inwalidzkim w kolorze białym

.Wstęp

Aby złagodzić długotrwały ból fizyczny i stres psychiczny pacjenta spowodowany brakiem samoopieki oraz poprawić pewność siebie pacjenta, ulepszyliśmy na podstawie wielofunkcyjnego łóżka pielęgnacyjnego, aby zaprojektować bardziej humanizowane "wielofunkcyjne łóżko do opieki nad wózkiem inwalidzkim".Połączyliśmy funkcję wózka inwalidzkiego z łóżkiem pielęgnacyjnym.Wózek można oddzielić od łóżka pielęgnacyjnego na podstawie takich funkcji jak podnoszenie i opuszczanie oparcia, podnóżka itp. Zwiększa to przestrzeń do aktywności pacjentów, co odciąża opiekę.

.Grupa aplikująca

Stosowany głównie u pacjentów z porażeniem połowiczym, osłabieniem mięśni, urazami rdzenia kręgowego niskiego i średniego stopnia, złamaniami, oparzeniami, hipostenią i innymi przyczynami, których nie można samodzielnie leczyć.

.Specyfikacje

1. Nazwa produktu: Wielofunkcyjne łóżko do opieki na wózku inwalidzkim

2. Rozmiar produktu:

3. Model produktu: Elektryczny typ I Elektryczny typ II

4. Materiały produktu: stal walcowana na zimno

5. Wskaźniki techniczne sterownika

6. Specyfikacje funkcji:

7. Lista pakowania

Schemat sterownika łóżka pielęgnacyjnego na wózku inwalidzkim

1.Zainstaluj kółka do łóżka

Dostosuj wysokość kółek, aby łóżko i wózek inwalidzki znajdowały się na tym samym poziomie.

2. Zresetuj silnik

Włącz zasilanie silnika i blokady elektromagnetycznej, a następnie naciśnij przycisk S1, S2 i odbiornika bezprzewodowego przez 3 sekundy, aby zakończyć resetowanie.

Funkcje resetowania:

Po pierwszym włączeniu systemu należy go zresetować.

W stanie resetowania systemu naciśnij S1 lub S2, M1, M2 spadną do końca, reset jest zakończony.W stanie resetowania systemu, gdy inne przyciski zostaną wciśnięte, brzęczyk wyda sygnał dźwiękowy, a po zwolnieniu brzęczyk przestanie wydawać dźwięk.

Wejście w stan resetowania: Gdy M1 znajduje się w pozycji 5 mm, naciśnij i przytrzymaj przycisk w dół przez 5 sekund, brzęczyk wyda sygnał dźwiękowy, a system przejdzie w stan resetowania.

3. Jak oddzielić wózek inwalidzki?

Krok 1: Włącz blokadę bezpieczeństwa i trzymaj ją.

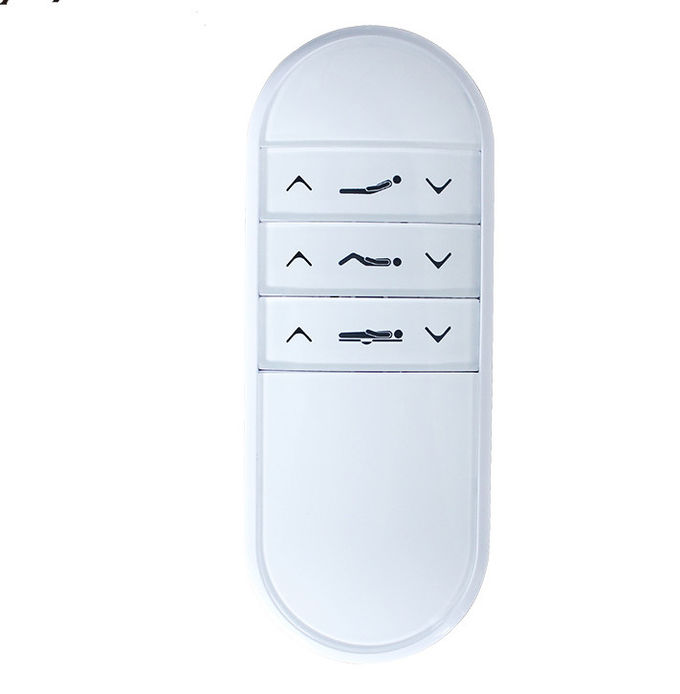

Krok 2: Gdy blokada bezpieczeństwa jest włączona, naciśnij przycisk podnoszenia oparcia na pilocie do odpowiedniego kąta.

Krok 3: Włącz przycisk blokady elektromagnetycznej, a wózek zostanie wypchnięty.

4. Wspólne funkcje

S1:M1 rośnie S2:M1 spada

(M1 do 20mm, automatycznie do samego końca, wzrasta do 5mm)

S3:M2 rośnie S4:M2 spada

S5:M3 rośnie S6:M3 spada

.Ochrona przed przegrzaniem i przetężeniem

Prąd ochrony: 6-7A

Wartość ochrony przed przegrzaniem: 75 ° C

Wartość odzysku zabezpieczenia przed przegrzaniem: 45°C

.Ładowanie i rozładowywanie baterii magazynowej

1. Funkcja ładowania: Podłącz baterię, po włączeniu AC, jeśli napięcie baterii nie jest pełne (tj. mniej niż 29 V), bateria wchodzi w stan ładowania.Jeśli akumulator w poprzednim stanie jest pełny, napięcie musi być niższe niż 23,5 V, aby rozpocząć ładowanie.Po kilku minutach ładowania sprawdź napięcie na akumulatorze, a napięcie powinno być wysokie.Gdy bateria jest pełna, napięcie LM317 wynosi „0V”.

2. Funkcje rozładowywania

Wyłącz zasilanie prądem zmiennym, użyj dowolnego przycisku, odpowiedni silnik zostanie uruchomiony;gdy spadnie do około 20V ± 1V, wyłącz funkcję rozładowania akumulatora.

.Metody działania

1. Funkcja podnoszenia pleców

Metoda 1: Łóżko nie jest odwrócone, naciśnij S1, tylna rama unosi się;naciśnij S2, tylna rama opada i powraca do pozycji poziomej.

2. Funkcja podnoszenia i opuszczania nóg

Gdy łóżko nie jest przewrócone, naciśnij S3, aby podnieść nogę;naciśnij S4, aby opuścić nogę.

W stanie opuszczonych nóg wygodniej jest odseparować wózek, aby zjeść posiłek i chodzić.

3. Funkcja komody

Przepchnij wózek inwalidzki nad toaletą i naciśnij klawisz S5, aby otworzyć otwór.Po wydaleniu przycisk S6 służy do zamykania otworu.

4. Separacja łóżka i wózka inwalidzkiego

Krok 1: Włącz blokadę bezpieczeństwa i trzymaj ją.

Krok 2: Gdy blokada bezpieczeństwa jest włączona, naciśnij przycisk podnoszenia oparcia na pilocie, aż znajdzie się pod odpowiednim kątem.

Krok 3: Włącz przycisk blokady elektromagnetycznej, a wózek zostanie wypchnięty.

.Ostrzeżenie

1. Surowo zabrania się podłączania i odłączania kabli połączeniowych, aby uniknąć uszkodzenia systemu sterowania.

2. Gdy bateria pilota jest słaba, silnik może nie działać płynnie.

3. Wysokość wózka inwalidzkiego można regulować za pomocą kółek (wysokość można regulować tak, aby wózek był zasadniczo równoległy do ​​łóżka).

4. Gdy wózek inwalidzki jest wsuwany do łóżka, podłokietnik wózka musi zostać usunięty.

.Utrzymanie

1. Gdy produkt nie jest używany, należy wyłączyć zasilanie.

2. Utrzymuj produkt w suchym i wentylowanym miejscu.

3. Regularnie sprawdzaj części nakrętki, sworznia zawiasu i szyny bocznej na każdej części, aby zapobiec poluzowaniu.

4. Rama wykonana jest ze stali walcowanej na zimno i malowana proszkowo.Nie zarysuj powierzchni twardymi materiałami.Do czyszczenia nie używać żrących rozpuszczalników kwasowo-zasadowych.Do czyszczenia używaj neutralnego detergentu.

.Obsługa posprzedażna

1. 5 lat bezpłatnej gwarancji na ramę łóżka, dożywotnia konserwacja.

2. 1 rok bezpłatnej gwarancji na silnik, dożywotnia konserwacja.

3. Roczna bezpłatna gwarancja na zagłówek, zderzak rolkowy, kółka, szynę boczną, dożywotnią konserwację.

Nie zauważ, jeśli są jakieś ulepszenia techniczne i lokalne poprawki strukturalne.
